Radio-aansluitingen

Ha, gisteren de zaak opengemaakt en doorgemeten en wat blijkt?
Alles is perfect in orde! Ik heb 'm gewoon verkeerd aangesloten en niet alle mogelijkheden geprobeerd. Niks doorgefikt in de radio, het knettertje en de rook kwamen van de draden denk ik...

Wat een wonderlijk stukje mechaniek en techniek zit erin! Vanavond zal ik eens foto's plaatsen. Ook het hele schema zat nog in de radio. Ideaal!

Ik ben erachter gekomen dat het een Grundig Weltklang 2502 is.

Dan kun je hier de handleiding downloaden!

(wel ff 14 Dollar betalen AUB! )

Wat moet ik met die handleiding? Radio openschroeven en kijken hoe alles werkt is veel mooier!

Er zit een mono-/stereodraaiknop op, 5 voorkeuzezenders (mechanisch; knop uittrekken is instellen, knop induwen = naar de voorkeuzezender schieten), uitgang voor losse cassettespeler (heb ik, nu nog ergens plaatsen), uitgang voor luidsprekers... best luxe hoor:)

En dan is hij ook nog eens verlicht!

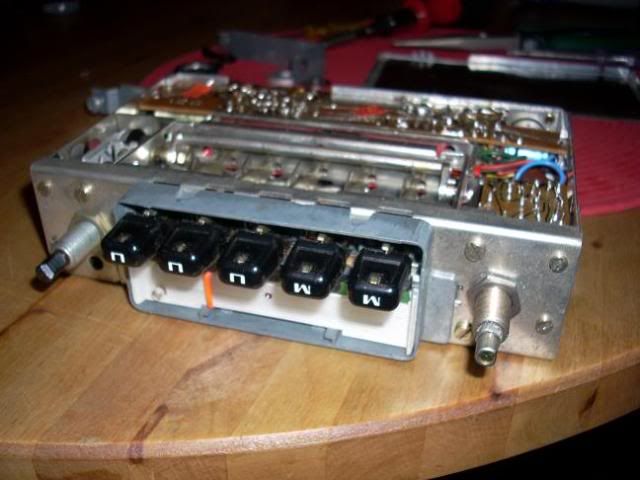

nu zijn we toch wel benieuwd naar foto's van de voorkant van de radio

Ohja, ik had die foto's nog. Ga ik nu even van de camera afparkeren.

Edit:

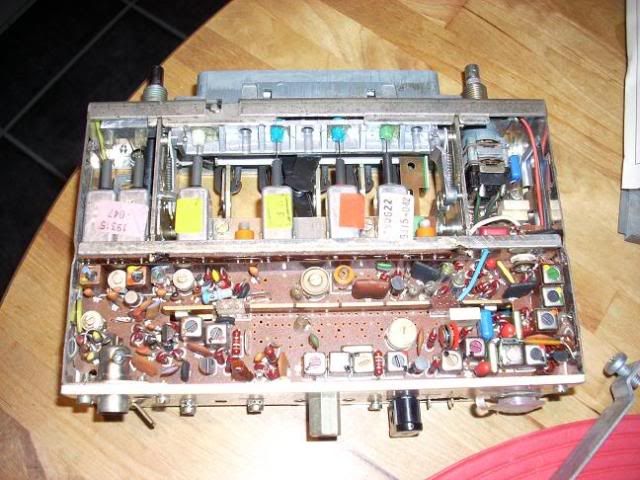

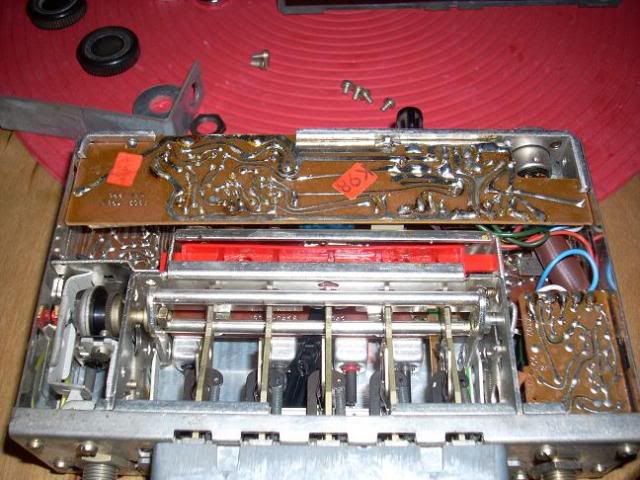

Lekker stukje mechaniek

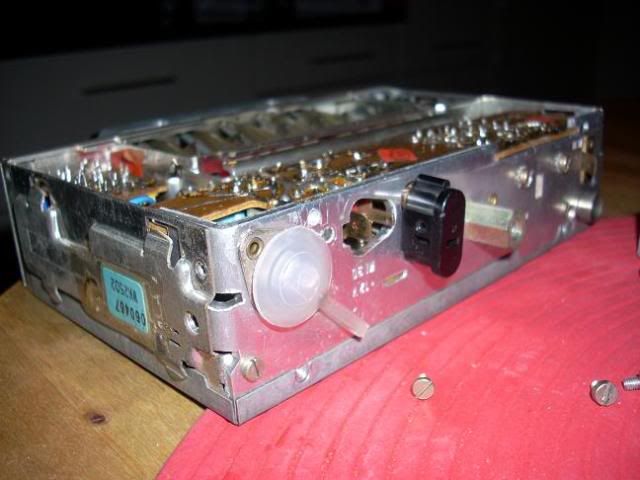

Radio ligt op z'n kop


Voor wat het waard is: het elektrisch schema. Ik heb 'm nog in full-size, mocht iemand het ooit nodig hebben.


Dan de radio zoals 'ie ingebouwd was in de GK-54-NN, zo moet 'ie ook weer in de HR-83-PF:


Achja, de GK...

Deze radio DOET het dus ook nog gewoon kwam ik gister achter!!

De DLS had wat muziek nodig. M'n broer was aan het rommelen met een CR-905 o.i.d. en liet het ding affikken omdat 'ie gewoon gokt welk draadje waar aan moet:+

Ik dacht; eens kijken of die oude Grundig het nog doet. Ding opgegraven uit de berg onderdelen, antennekabel aangesloten, plus en min eraan, kabeltjes voor de speaker erin, knopje om en ja hoor, als geen ander!

Toen heb ik 'm maar netjes aangesloten (en beide speakers) en ingebouwd in het dash. Ziet er prachtig uit.
Door de goede speakers komt me er toch een bak herrie uit... niks vervorming, gewoon mooi geluid!

Conclusie: er zit muziek in de 343, maar de 345 staat nog net zo op de krik...

in de haynes staat zo'n mooi elektrisch schema..

1 topic hierboven staat nog een mooier diagrammetje

nou dan kan ik wel 100 schema's bekijken..die radio die ik heb voor mijn 343 werkt niet,leg het dan aan mij of de elektra?

ze zijn ook wel eens kapot, die dingen.
