Radio-aansluitingen

Om even door te breien op het sticky-topic dat Wouter heeft gestart:

Deze 28 jaar oude Grundig-radio heeft g??n stekkers en ook nooit gehad. Op de foto's is te zien welke aansluitingen er allemaal zijn.

Uit het radiovak in het dashboard komen vijf draden (of eigenlijk 4 en ??n kabel): plus en min voor de radio, plus en min voor ??n luidspreker en de antennekabel.
Alle stroom van de luidspreker loopt dus via de radio.

Als ik deze 5 draden aansluit, fikt de zekering door, ongeacht of de radio aanstaat of niet.

Wie heeft het verlossende antwoord?

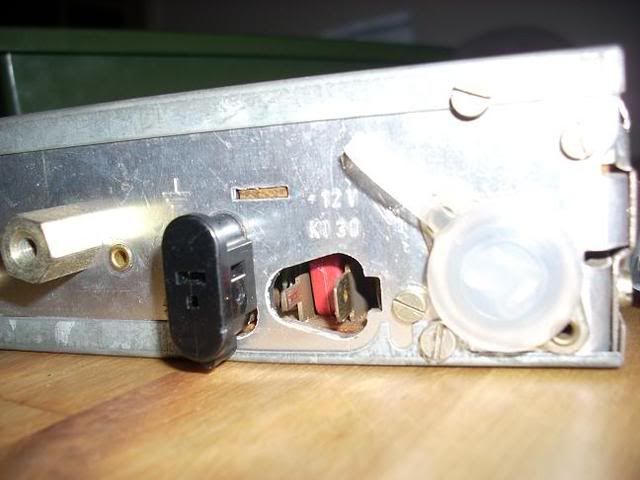

Op de derde foto zie je de aansluitingen waar volgens mij de plus en min voor de radio aan moeten. Waar zijn alle andere aansluitingen dan voor?

Zomaar even een open deur intrappen:
Heb je al geprobeerd om de +12V op de rechter van de twee connectors op je derde foto aan te sluiten, en de - (GND) op het lipje met aarde-teken aan het lipje met aardetekentje aan de linkerkant van je radio (zichtbaar op foto 1 en 2, onder je antennekabel)?
Het *kan* namelijk zo maar wezen dat die twee connectortjes daar zo vlak bij elkaar, beide 12V aansluitingen zijn (constant en contakt bijvoorbeeld). In dat geval sta je gewoon een knetterende kortsluiting te maken.

Daarnaast, weet je zeker dat de radio zelf nog goed is? Die kan natuurlijk ook stuk (gegaan) zijn...

setsunakaede;71905 schreef : Zomaar even een open deur intrappen:
Heb je al geprobeerd om de +12V op de rechter van de twee connectors op je derde foto aan te sluiten, en de - (GND) op het lipje met aarde-teken aan het lipje met aardetekentje aan de linkerkant van je radio (zichtbaar op foto 1 en 2, onder je antennekabel)?
Het *kan* namelijk zo maar wezen dat die twee connectortjes daar zo vlak bij elkaar, beide 12V aansluitingen zijn (constant en contakt bijvoorbeeld). In dat geval sta je gewoon een knetterende kortsluiting te maken.

Daarnaast, weet je zeker dat de radio zelf nog goed is? Die kan natuurlijk ook stuk (gegaan) zijn...

Dank! Daar had ik nog niet aan gedacht, ik zal het eens proberen.

De radio is zeker goed ja. Deed het prima in de GK:

Wel erg spastische vingertjes trouwens

deze radio heeft geen constante nodig, het is een radio waarbij je handmatig de zenders en functies insteld.

massa hoort idd links onder de antenneaansluiting,
en voeding via contact op rechter pen aan de rechterkant in dat gat.

als je dat aansluit kom je waarschijnlijk tot de conclusie dat je deze radio opgeblazen hebt..

Dat denk ik ook. Bij de eerste keer kwam er een knettertje en een wolkje (en een verschrikkelijke schroeilucht) van de radio af...

He balen. Op zoek naar een andere dan maar.

Zo ben ik een keer naar de automaterialen/elektro-zaak gegaan en gevraagd of ze de radio voor me konden fixen, want ik had geen zin in gepruts en kortsluiting. Gelukkig deed die man dat, want ik was de draad (letterlijk!) snel kwijt. Toen zei die man ook nog:
Ja...en soms heb je van die jongens die komen hier een radio kopen en dan zijn ze binnen een dag weer terug. De radio begon te roken. "Nee, aansluiten kunnen we zelf wel..."
Daar moet ik telkens aan denken als ik een topic lees over radio's aansluiten.

het staat niet 100% duidelijk achterop het toestel waar welke aansluiting voor is, inderdaad.

De schroeilucht is inderdaad slecht nieuws geweest.
Alle electronische componenten zijn namelijk in zekere zin hetzelfde; ze werken allemaal op rook.

als de rook eruit is, werkt het niet meer


het zwarte blokje intrigeert me wel; ik neem aan dat dat de speaker aansluiting is en dat je er zo'n pinnetje-tegenover-stripje stekker bij hebt.

kun je dat blokje ook nog lostrekken uit de radio?

Wouter, jij kunt me als oude-radio-specialist hopelijk vertellen of de radio nog te maken is?
Het mooie antieke apparaat gooi ik niet in de container, stuk of niet.

Het punt is dat ik de radio niet zelf losgehaald heeft, dat heeft iemand anders gedaan (gek genoeg weet niemand wie).
Zodoende weet ik niet wat waar aan vast zat, en 1 keer verkeerd aansluiten is genoeg om de zaak naar de Filistijnen te helpen.

antiekeradio;72010 schreef :
het zwarte blokje intrigeert me wel; ik neem aan dat dat de speaker aansluiting is en dat je er zo'n pinnetje-tegenover-stripje stekker bij hebt.

kun je dat blokje ook nog lostrekken uit de radio?

Zeker kan dat. Ik heb alleen geen stekker die ik op dat blokje kan aansluiten.
Ook snap ik nu niet direct de functie van dat zwarte dopje.

Die tapedrive die je erbij had, zat die inderdaad met DIN stekker in de aansluiting waar dat witte plastic dopje overheen zit?


ik weet niet precies wat voor aansluitingen er onder het zwarte blokje zitten, maar het blokje zelf lijkt me passend voor het formaat "luidsprekerstekker" zoals je die op de Conrad webshop kunt zien.
