Geen geluid radio

Een tijdje terug heb ik de oude radio van Jeroen v. B. overgenomen. Vanmiddag had ik even tijd en omdat de oude steeds meer problemen gaf (nee, niet de audio-toerenteller) bedacht ik me dat ik 'm weleens in kon bouwen.

Zo gezegd zo gedaan. Omdat ik wilde afrekenen met de chaos van draden heb ik de radio dit keer eens goed aangesloten, met connectortjes e.d.

Ik zet de radio aan... lampje gaat branden, lampje van de ontvangst gaat branden, maar... geen geluid. Geen ruisje, geen plofje, helemaal niks. Doorgemeten: direct na het aanzetten komt er kort spanning op te staan (12V) welke vervolgens vrijwel direct terugloopt naar 0,0 V.

Waar kan dit aan liggen? Zaken die ik heb aangesloten: constante plus (rood), min (geel-groen), 2x speakers (zwart-rood en zwart-rood), antenne (antennekabel). Er is nog ??n aansluiting vrij op de radio, mogelijk min of aarde, maar omdat de radio gewoon werkt lijkt me dat ik niets verkeerd heb aangesloten.

Alvast bedankt! Ik moet komende week een aantal lange ritten maken en zou daar graag muziek bij hebben...

Edit: geprobeerd om de min van de auto aan te sluiten op de aansluiting links naast de plus (aansluiting lijkt typisch min-aansluiting), vervolgens een aarde aan de groengele draad gemaakt, radio aangezet... maar nu gaat zelfs het lampje niet meer branden. Ik snap het niet meer.
Het gaat trouwens om een Philips 22AC885/22.

Een plaatje bij het praatje:

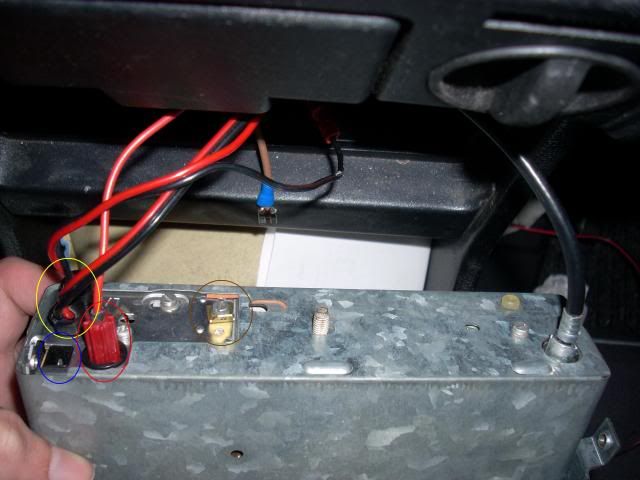

Zoals ik het nu heb aangesloten: geel omcirkeld = speakerdraden, rood aan rood en zwart aan rood/zwart.
Rood omcirkeld = plus, aangesloten op blauwgeel (auto) = constante plus
Bruin omcirkeld = ?, aangesloten op bruin (auto) = min
Blauw omcirkeld = ? (smal connectortje), niet aangesloten
Rechts antennekabel.

Zoals hierboven weergegeven werkt de radio wel, maar komt er totaal geen geluid uit.

Als het goed is zal ook in jouw auto de algemene massa in de auto zelf steeds bruin zijn (directe massa)

De koperen strip achter op de radio is inderdaad de massa van de radio, hier hoort dus een bruine draad vanuit de auto op.

De groen/gele draad die jij noemt is voor zover ik weet ook in jouw auto de geschakelde massa die bij deur open het interieur lampje doet branden.

Bedankt Wouter!

Ik heb echter maar twee draden onder het dashboard hangen (pas in 2009 is de eerste radio ingebouwd, er heeft 28 jaar lang niets ingezeten!); de geelgroene en de bruine. Bruin is min, en die geelgroene moet dan wel de constante plus zijn.

Gisteravond had ik er na wat proberen genoeg van en heb de radio er maar weer uitgehaald. Ik heb m'n oude Grundig Weltklang opgezocht en aangesloten zoals ik die Philips ook had aangesloten, et voil?, muziek!

Nu de originele Volvo-radio die eruit kwam eens openhalen. De cassettespeler werkt niet meer en de uit-/aanknop werkt niet naar behoren. Ik ga 'm proberen te repareren en dan gaat die er weer terug in.

Vanochtend fijn met het radiootje aan gereden, stap ik vanmiddag in, radio aan; weer niks! Ditmaal wel een kraakje/plofje uit de luidspreker als ik de radio aanzet.

Zaterdag weer wat te doen dus, als ik een uurtje over heb.

Vandaag kwam m'n (andere) broer even assisteren. Die is wat elektrotechnischer onderlegd dan ik :humor:

Hij had iig uitgevonden dat de speakers in tegenfase waren aangesloten en de stekkertjes niet goed aan de draden verbonden waren. Hij heeft de zaak in orde gemaakt, zekering van de radio vervangen (interessant, zo'n zoutgevulde glaszekering ), radio aangesloten... en hij werkt!

Helaas niet helemaal goed; waarschijnlijk is 'ie intern vervuild of is er een potmeter (= ?) kapot. Alleen met zacht volume en hoge tonen komt er goed geluid uit, anders "ploffen" de luidsprekers.

Kent iemand een radiotechnicus die deze radio nog kan repareren? Ik kan met dit exemplaar namelijk weer naar de cassettebandjes van m'n opa luisteren en dat vind ik toch wel zwaar meewegen

De extra knopjes die erop zitten (Info-systeem op een radio van maart '81, haha) en het semi-digitale "Turnolock"-systeem vind ik wel wat hebbenn
